Princípio de Funcionamento
A estrutura de perfuração tipo disco é um dispositivo auxiliar projetado e fabricado para se adaptar ao uso da perfuratriz rotativa hidráulica independente guiada por trilhos tipo SR90 em galerias de mineração de pequena seção. É alimentada por ar comprimido para realizar as funções de empurrar e posicionar a perfuratriz durante a perfuração. O ar comprimido passa pela válvula principal de admissão, lubrificador de névoa de óleo, várias válvulas de controle e atinge cada parte móvel para realizar a operação cíclica do processo de perfuração de rocha.

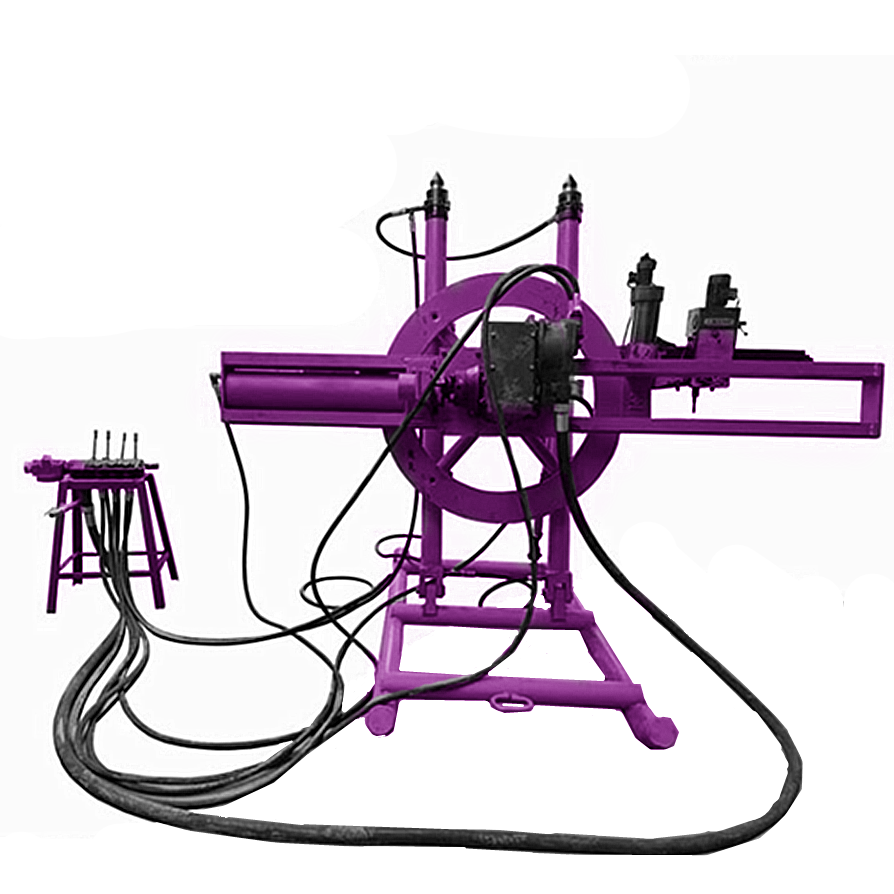

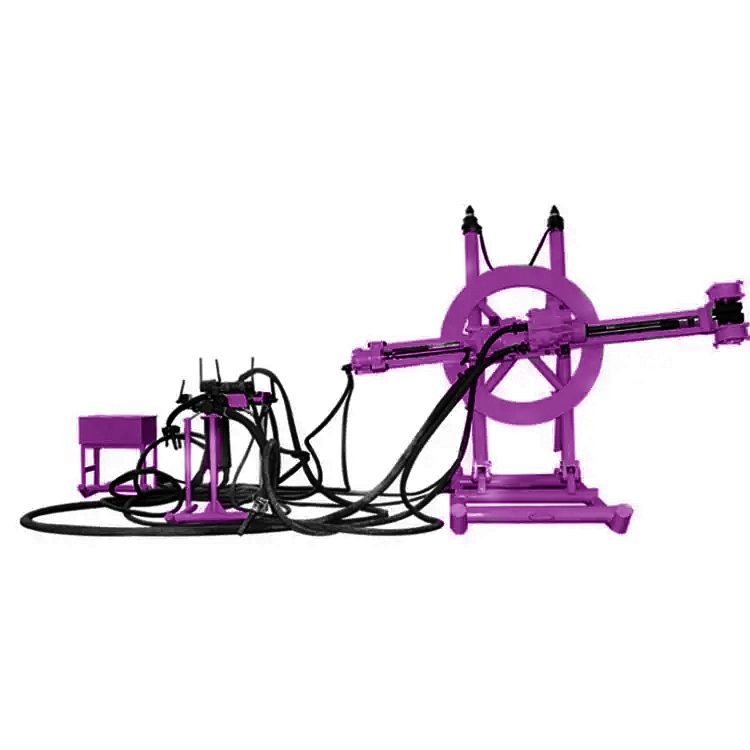

Características Estruturais Esta estrutura de perfuração tem uma estrutura simples, é fácil de desmontar e transportar, opera com segurança e confiabilidade e é altamente eficiente. Toda a estrutura de perfuração é composta por três componentes: a parte de conexão da estrutura de perfuração, a parte de conexão da hélice e a parte de conexão da plataforma de operação. A parte de conexão da estrutura de perfuração inclui principalmente três partes: o topo de ar, o disco e o patim inferior. A junta da hélice é composta por quatro componentes: o dispositivo de brasagem, o trilho guia, o assento deslizante e o motor de propulsão. O conjunto do console inclui componentes principais, como a válvula de controle e o lubrificador de névoa de óleo.
Depois que as peças da estrutura de perfuração são transportadas para o ponto de trabalho, elas devem ser montadas na ordem da alavanca inferior, topo de ar, disco e hélice. Cada peça deve ser limpa e limpa, revestida com graxa e apertada. Antes que as tubulações principais de entrada de ar e água sejam conectadas ao console de controle, toda a areia e lama devem ser sopradas. Todas as mangueiras também devem ser sopradas antes de serem conectadas às partes correspondentes da estrutura de perfuração para evitar que areia, lama e outras sujeiras entrem nas peças da máquina.
1. Antes de usar, todas as preparações necessárias devem ser feitas. Verifique se as ferramentas, transferidores, ferramentas de iluminação e óleo do motor estão todos disponíveis e prepare brocas qualificadas suficientes.
2. Posicionamento e Re localização: De acordo com os requisitos de projeto do furo da arma da perfuratriz, a estrutura de perfuração deve ser alinhada com a linha central do túnel e a linha de layout do furo da arma. O plano do disco deve ser paralelo à linha de layout; caso contrário, isso afetará o efeito. Antes de mover a estrutura de perfuração, a parte inferior deve ser levantada ou empurrada para cobrir a superfície da escória. Se houver muita lama na placa inferior, uma placa de madeira pode ser colocada na parte enlameada da placa e, em seguida, a estrutura de perfuração pode ser movida para outra linha de layout com uma alavanca ou um guincho de tração.
Descrição dos Produtos
|
Tipo
|
Perfuratriz Rotativa
|
|
Nome do produto
|
Perfuratriz
|
|
Aplicável
|
Energia de Construção, Mineração, perfuratriz de furo
|
|
|
Parâmetros
|
Modelo SR90
|
Modelo SR150
|
|
Diâmetro do furo de perfuração
|
50-80mm
|
80-140mm
|
|
Máx. Profundidade do furo de perfuração
|
35m
|
180m
|
|
Modelo da haste
|
φ38mmx90mm
|
|
|
Força de impacto
|
≥225J
|
15000N
|
|
Frequência de impacto
|
≥34HZ
|
60rpm
|
|
Torque de saída da haste de perfuração
|
≥140NM
|
1500-2000NM
|
|
Dimensões do túnel utilizável
|
2,2m x 2,2m - 3,0m x 3,0m
|
2,2m x 2,2m - 3,0m x 3,0m
|
|
Consumo total de ar
|
≤225L/s
|
120-350L/s
|
|
Ângulos de perfuração
|
0-360 graus
|
0-360 graus
|
|
Montado
|
Não (Portátil)
|
Reboque de duas rodas
|
|
Peso para máquina de perfuração de rochas
|
95KG
|
450KG
|
|
Dimensões para máquina de perfuração de rochas
|
890x360x305mm
|
|
