Princípio de funcionamento

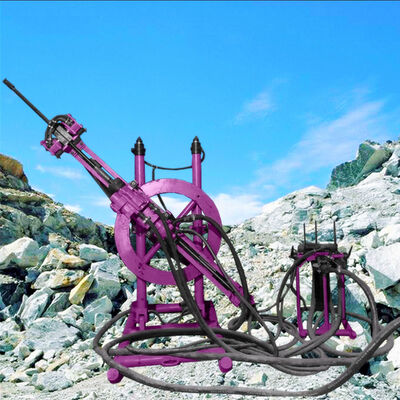

O quadro de perfuração de tipo disco é um dispositivo auxiliar concebido e fabricado para adaptar-se à utilização da perfuração hidráulica de rocha giratória independente guiada por trilho do tipo SR90 em estradas de mineração de pequena secção.É alimentado por ar comprimido para atingir as funções de empurrão e posicionamento da broca de rocha durante a perfuraçãoO ar comprimido passa pela válvula de admissão principal, lubrificador de névoa de óleo, várias válvulas de controlo e atinge cada parte em movimento para conseguir a operação cíclica do processo de perfuração de rocha.

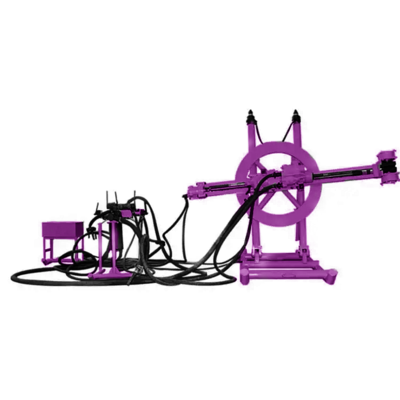

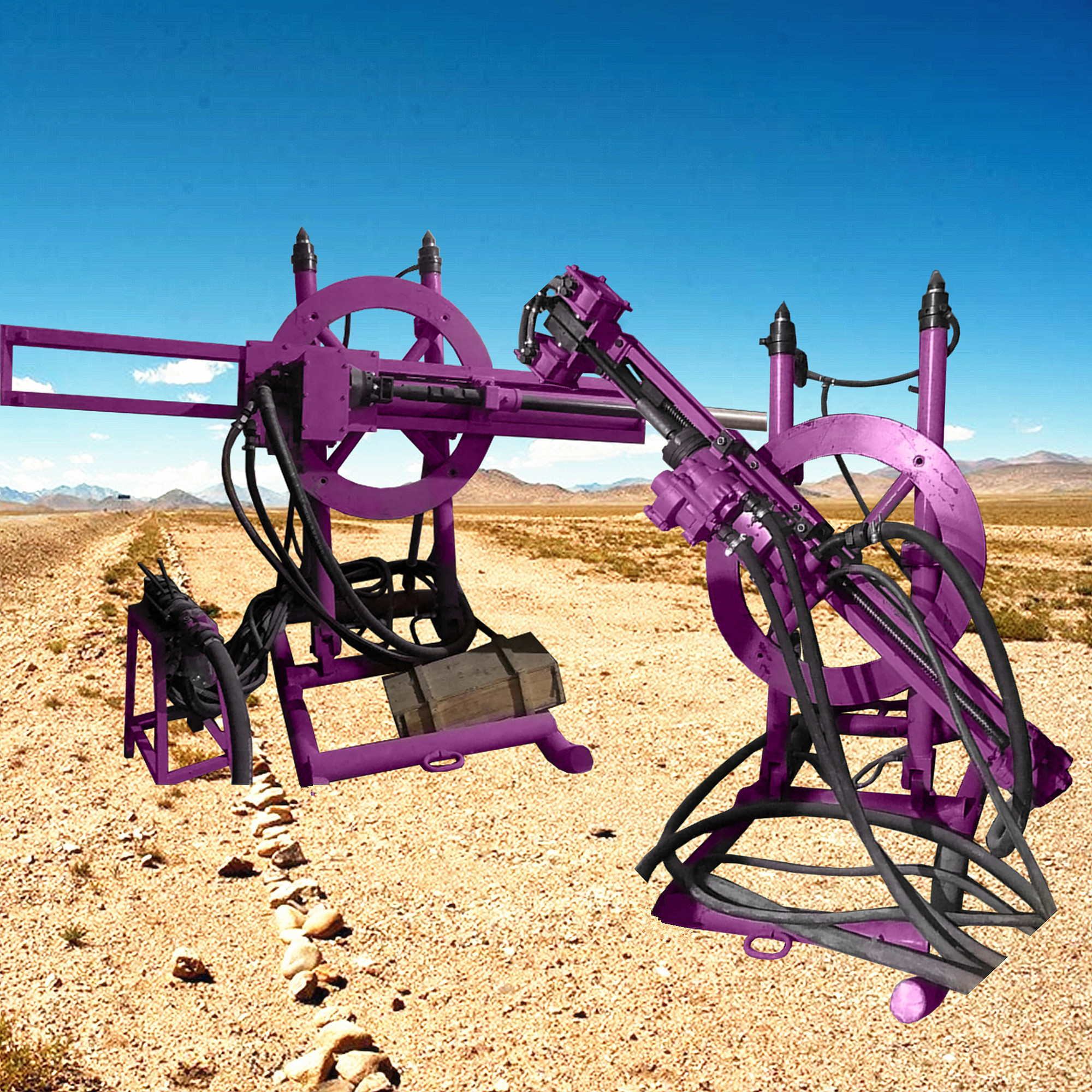

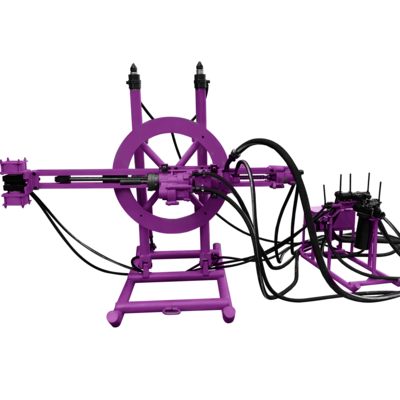

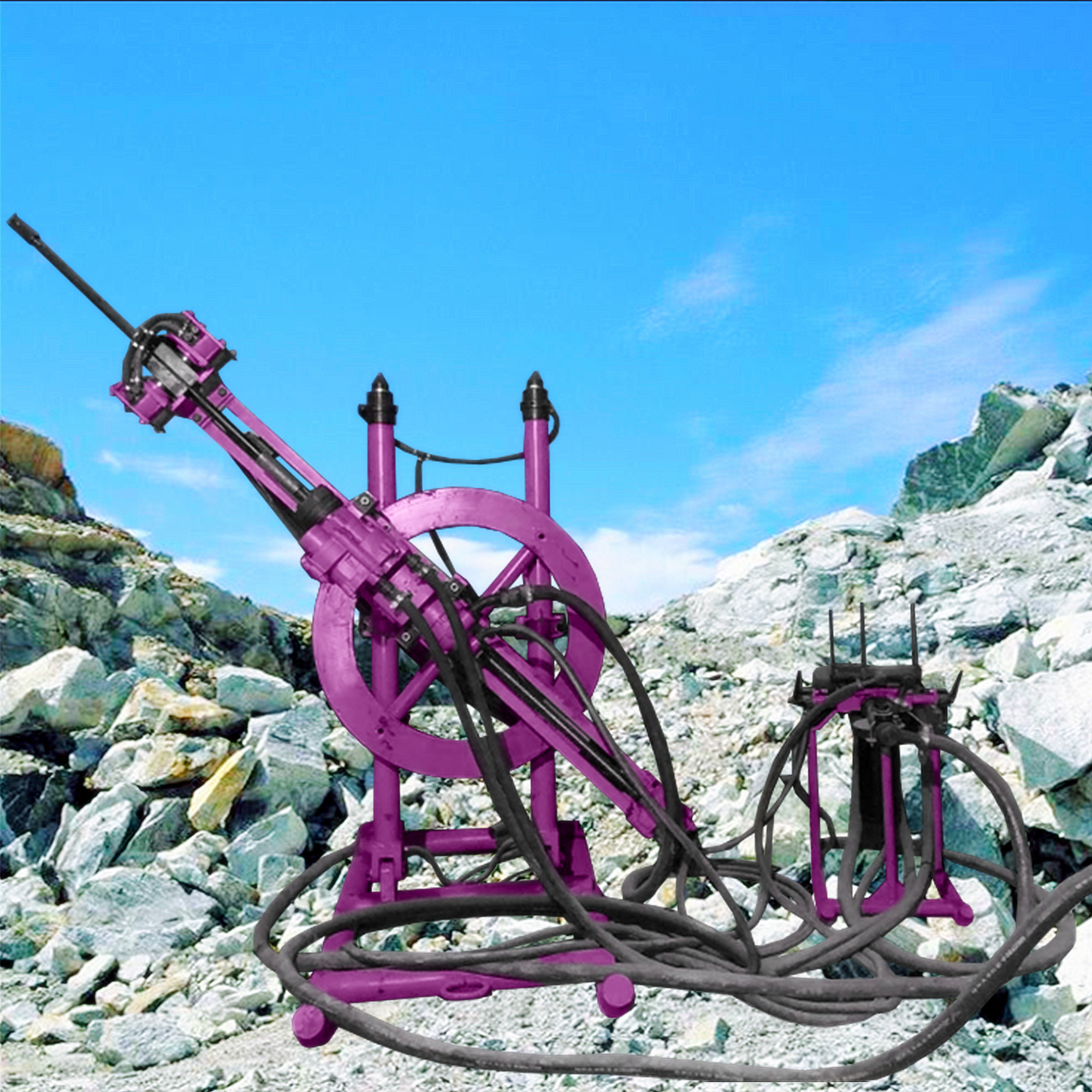

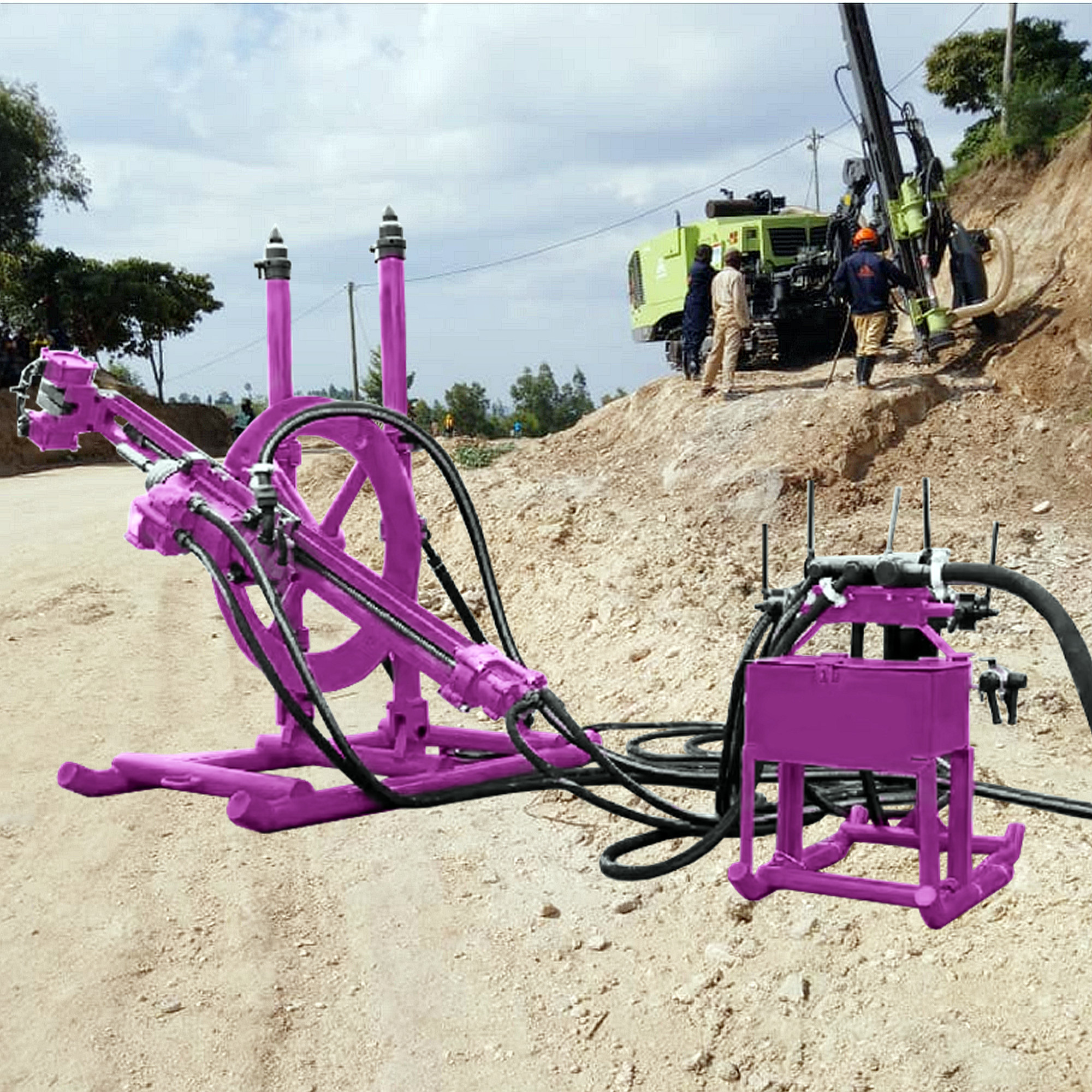

Características estruturais Esta estrutura de perfuração tem uma estrutura simples, é fácil de desmontar e transportar, opera com segurança e confiabilidade e é altamente eficiente.Toda a estrutura de perfuração é composta por três componentes: a parte de ligação do quadro de perfuração, a parte de ligação da hélice e a parte de ligação da plataforma de operação.o disco e o deslizamento inferiorA articulação da hélice é composta por quatro componentes: o dispositivo de brasagem, o carril de guia, o banco de deslizamento e o motor de propulsão.O conjunto da consola inclui componentes principais como a válvula de controlo e o lubrificador de neblina de óleo.
Após o transporte das peças do quadro de perfuração para o ponto de trabalho, devem ser montadas na ordem da pá inferior, da parte superior do ar, do disco e da hélice.,Antes de ligar a entrada principal de ar e os tubos de água à consola de comando, toda a areia e a lama devem ser limpas.Todas as mangueiras devem também ser sopradas antes de serem ligadas às partes correspondentes da estrutura da broca para evitar que a areia, a lama e outras sujeiras entrem nas partes da máquina.
1Antes da utilização, devem ser efectuadas todas as preparações necessárias, verificando-se a disponibilidade das ferramentas, protetores, iluminação e óleo do motor e preparando-se uma quantidade suficiente de brocas qualificadas.
2.Posicionamento e deslocamento: De acordo com os requisitos de projeto do buraco de canhão da perfuração de rocha, a estrutura da perfuração deve ser alinhada com a linha central do túnel e a linha de layout do buraco de canhão.O plano do disco deve ser paralelo à linha de layoutAntes de mover a estrutura da broca, o fundo deve ser rasgado ou empurrado para cobrir a superfície da escória.uma prancha de madeira pode ser colocada na parte enlameada da placa, e, em seguida, a estrutura de perfuração pode ser movida para outra linha de layout com uma lâmina ou um guincho de tração.
Descrição dos produtos
|
Tipo
|
Máquina de perfuração rotativa
|
|
Nome do produto
|
Máquina de perfuração
|
|
Aplicável
|
Construção Energética, Mineração, Estação de perfuração de poços
|
|
|
Parâmetros
|
Modelo SR90
|
Modelo SR150
|
|
Diâmetro do buraco de perfuração
|
50 a 80 mm
|
80-140 mm
|
|
Max. Profundidade do buraco de perfuração
|
35m
|
180m
|
|
Modelo de barragem
|
φ38mmx90mm
|
|
|
Força de impacto
|
≥ 225J
|
15000N
|
|
Frequência de impacto
|
≥ 34 Hz
|
60 rpm
|
|
Torque de saída da barra de perfuração
|
≥ 140NM
|
1500-2000NM
|
|
Dimensões de túnel viáveis
|
2.2m x 2.2m - 3,0m x 3,0m
|
2.2m x 2.2m - 3,0m x 3,0m
|
|
Consumo total de ar
|
≤ 225 L/s
|
120-350 L/s
|
|
Ângulos de perfuração
|
0-360 graus
|
0-360 graus
|
|
Montado
|
Não (Homem portátil)
|
Reboque de duas rodas
|
|
Peso da máquina de perfuração de rochas
|
95 kg
|
450 kg
|
|
Dimensões da máquina de perfuração de rochas
|
890 x 360 x 305 mm
|
|
